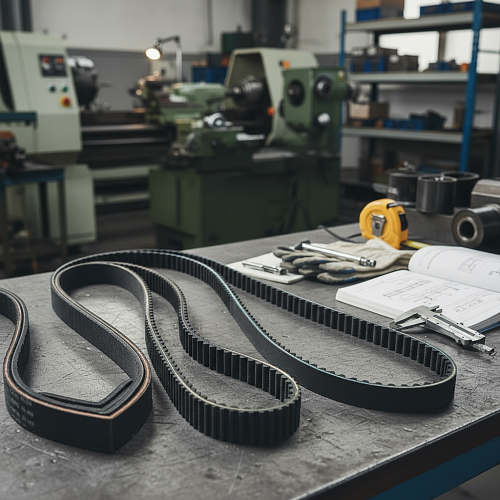

Как правильно подобрать приводной ремень: от SPA до XXH
Правильный выбор приводного ремня напрямую влияет на эффективность работы оборудования, ресурс подшипников и частоту простоев. В этой статье вы найдете:
- Универсальный конфигуратор для быстрого подбора ремней
- Подробную информацию о профилях и их характеристиках
- Практические советы по определению качества ремней
- Типичные ошибки при замене и их последствия
Совет: Перед заменой ремня всегда проверяйте геометрию шкивов и натяжение. Неправильная установка сокращает ресурс ремня на 30-50%, даже если маркировка соответствует.
Онлайн-подбор приводного ремня
Заполните параметры — система автоматически сформирует запрос для поиска подходящего ремня в каталоге. Работает с клиновыми и зубчатыми ремнями всех распространенных типов.
Как расшифровать маркировку ремня
Понимание маркировки — первый шаг к правильному выбору. Разберем основные типы:
Клиновой ремень: E 1700 — здесь E обозначает профиль, 1700 мм — расчётная длина по шнуру (Lw).
Зубчатый ремень: 4578-14M — 4578 мм — длина ремня, 14M — профиль с шагом 14 мм.
Распространенные ошибки при выборе ремня
- Путаница между внутренней (Li) и расчётной (Lw) длиной: разница может составлять 35–50 мм для профиля B, что критично для точных передач.
- Подмена ремней HTD 8M на T10: хотя шаг похож, форма зуба отличается, что приводит к проскальзыванию, шуму и ускоренному износу.
- Использование старых маркировок: например, "SPB 3000" (DIN стандарт) вместо современного "B 3000" (ISO стандарт) — это разные профили.
Допустимые отклонения в длине ремней и роль натяжителей
Ремни одного типа могут незначительно различаться по характеристикам и сроку службы. При замене ремня важно учитывать допустимые отклонения в длине, которые компенсируются системой натяжения:
| Длина ремня, мм | Допустимое отклонение |
|---|---|
| До 1000 | ±1 мм |
| 1000-1500 | ±13 мм |
| 1500-2000 | ±17 мм |
| 2000-2500 | ±19 мм |
| 2500-3000 | ±22 мм |
| 3000-4000 | ±30 мм |
| Более 4000 | ±40 мм |
Как работают натяжители приводного ремня
В приводах, где используются клиновые ремни, всегда предусмотрена система натяжки. Натяжитель приводного ремня — это узел системы привода, который обеспечивает правильное натяжение ремня. По типу регулировки натяжители делятся на:
- С ручной регулировкой — требуют периодической проверки и подстройки
- С автоматической регулировкой — поддерживают постоянное натяжение независимо от износа
Натяжной ролик — это ненагруженный шкив с перемещаемой осью вращения, который натягивает ремень и увеличивает угол обхвата малого шкива. Монтируют ролик около малого шкива на ведомой ветви.
Приобрести натяжители ремней вы можете здесь
Как определить профиль и длину ремня
Часто маркировка на ремне становится нечитаемой или полностью стирается. В таких случаях профиль и длину определяют вручную. Вот как это сделать правильно:
Шаг 1: Измерение профиля
Для определения профиля клинового ремня измеряют в ненатянутом состоянии:
- Wa — ширина по верху, мм
- T — высота сечения, мм
Измерения проводят штангенциркулем или точной линейкой.
Шаг 2: Сравнение с таблицей
Полученные размеры сверяют с таблицей стандартных профилей (см. ниже), чтобы определить точный профиль ремня.
Шаг 3: Определение длины
Если ремень можно снять, измеряют длину рулеткой. Если нельзя — обматывают шкивы веревкой и измеряют ее длину.
Таблица для определения профиля клинового ремня
| Профиль | Wa, мм | T, мм |
|---|---|---|
| Узкий клиновой ремень 3V | 9,5 | 8 |
| Узкий клиновый ремень SPZ | 9,7 | 8 |
| Классический клиновый ремень Z | 10 | 6 |
| Вентиляторный ремень 8,5x8 | 10,5 | 8 |
| Узкий клиновый ремень SPA | 12,7 | 10 |
| Классический клиновый ремень A | 13 | 8 |
| Узкий клиновый ремень SPB | 16,3 | 13 |
| Классический клиновый ремень B | 17 | 11 |
| Классический клиновый ремень C | 22 | 14 |
| Узкий клиновый ремень SPC | 22 | 18 |
Расчетная длина приводного ремня: как ее определить
При работе ремней их параметры могут колебаться до 10%, что упрощает подбор замены. Однако важно правильно определить расчетную длину, так как разные производители используют разные системы измерения:
Основные обозначения
- La — длина по внешней (верхней) стороне, мм
- Lw = Lp = Ld — расчетная (рабочая) длина ремня (длина по нейтральной линии, по корду), мм
- Li — внутренняя длина ремня
Ремни российского и китайского производства измеряются по корду (Lp). Ремни европейского производства измеряют по внутренней грани (Li), а американские — по внутренней длине в дюймах.
Таблица перерасчета длин для различных профилей
| Профиль (Wa*T) | Lp ← Li (Li в Lp) | Lp ← La (La в Lp) |
|---|---|---|
| Z (10*6) | Lp = Li + 24 | Lp = La - 16 |
| A (13*8) | Lp = Li + 30 | Lp = La - 20 |
| B (17*11) | Lp = Li + 44 | Lp = La - 26 |
| C (22*14) | Lp = Li + 54 | Lp = La - 36 |
| D (32*20) | Lp = Li + 70 | Lp = La - 50 |
| E (40*25) | Lp = Li + 88 | Lp = La - 57 |
| SPZ (10*8) | Lp = Li + 38 | Lp = La - 13 |
| SPA (13*10) | Lp = Li + 45 | Lp = La - 18 |
| SPB (17*13) | Lp = Li + 60 | Lp = La - 22 |
| SPC (22*18) | Lp = Li + 83 | Lp = La - 30 |
Примеры перерасчета
Пример 1: Ремень B47,5, где B — сечение профиля = 17×11 мм, 47,5 — длина ремня по Li в дюймах
47,5 × 25,4 = 1206,5 мм
Lw = Li + 44 = 1206,5 мм + 44 мм = 1250,5 мм
Таким образом, ремень B47,5 = ремень B-1250 Lw
Пример 2: Ремень A800 — профиль A, расчетная длина ремня 800 мм
Lp = 800 мм, согласно таблице Li = Lp - 30
800 - 30 = 770 мм — внутренняя длина Li
770 / 25,4 = 30,3 дюйма
Ремень A800 = ремень A30 с обозначением внутренней длины ремня в дюймах.
Основные профили и их технические характеристики
Выбор профиля зависит от передаваемой мощности, скорости вращения и условий эксплуатации. Вот наиболее распространенные варианты:
| Профиль | Геометрия | Рабочая мощность | Мин. диаметр шкива | Типичные применения |
|---|---|---|---|---|
| SPZ | 10×8 мм | 0.3-3 кВт | 63 мм | Вентиляторы, системы HVAC |
| SPB | 17×14 мм | 15-60 кВт | 140 мм | Горнодобывающее оборудование |
| 8M | шаг 8 мм | 5-30 кВт | 36 мм | Станки с ЧПУ, фрезерные центры |
| 14M | шаг 14 мм | 30-200 кВт | 100 мм | Экструдеры, промышленные смесители |
| AT10 | шаг 10 мм (ISO) | до 50 кВт | 50 мм | Робототехника, прецизионное оборудование |
Для высоконагруженных систем рекомендуется выбирать ремни с арамидным кордом — они обеспечивают на 25-30% большую долговечность по сравнению с ремнями на полиэстеровой основе.
Как определить качество приводного ремня
Низкокачественные ремни могут выйти из строя в течение нескольких месяцев, вызывая простои и дополнительные расходы. Вот что нужно проверять при покупке:
- Четкая маркировка — должна быть нанесена лазером или высококачественной печатью, без размытости и смазанности.
- Качество корда — при изгибе не должно образовываться "щетины" или выпадающих нитей.
- Геометрия зубьев — для зубчатых ремней отсутствие облоя и равномерная форма зубьев критичны для долговечности.
- Сертификаты качества — запросите документы, подтверждающие соответствие ISO 9001 или отраслевым стандартам.
- Точность размеров — допустимое отклонение расчётной длины не должно превышать ±0,05%.
Преимущества качественных приводных ремней
Инвестиции в качественные ремни окупаются за счет увеличения срока службы оборудования и снижения эксплуатационных расходов:
- Долгий срок службы — до 50 000 часов непрерывной работы при правильной установке
- Высокий КПД — потери энергии не превышают 2%, что дает экономию 5-7% на электроэнергии
- Устойчивость к воздействию — стойкость к маслам, озону и химическим веществам (соответствие DIN 7721)
- Стабильные характеристики — минимальное растяжение и стабильная передаточная функция на протяжении всего срока службы
Для предприятий с большим количеством ременных передач рекомендуется вести журнал замен и проводить регулярный аудит — это позволяет прогнозировать замену и избегать незапланированных простоев.
Готовы подобрать подходящий ремень?
Используйте наш конфигуратор для быстрого поиска подходящего ремня по вашим параметрам. Если у вас остались вопросы или требуется помощь в подборе сложной передачи, наши инженеры готовы проконсультировать вас по техническим вопросам.
Часто задаваемые вопросы
Как визуально определить качество ремня?
Обратите внимание на несколько ключевых моментов:
- Четкая, неразмытая маркировка, нанесенная лазером или высококачественной печатью
- Ровные, без заусенцев торцы ремня
- Для зубчатых ремней — одинаковая высота и форма всех зубьев без следов облоя
- Отсутствие "щетины" при изгибе ремня (признак плохого качества корда)
Также запросите у поставщика сертификаты качества — надежные производители всегда предоставляют документацию.
Что означает обозначение '14M' в маркировке зубчатого ремня?
Обозначение '14M' указывает на профиль зубчатого ремня с шагом 14 мм. Это стандартная система обозначений, где:
- Цифра (14) — шаг зубьев в миллиметрах
- Буква (M) — обозначает метрическую систему (Metric)
Важно: ремни с профилем 14M совместимы только со шкивами, предназначенными именно для этого профиля. Использование шкивов от других систем (например, HTD или GT) приведет к быстрому износу.
Можно ли использовать ремни от разных производителей в одной передаче?
Не рекомендуется использовать ремни от разных производителей в одной многоременной передаче. Даже небольшие различия в длине (0,1-0,3%) приводят к неравномерному распределению нагрузки, что:
- Сокращает общий ресурс передачи на 30-40%
- Вызывает повышенную вибрацию
- Приводит к неравномерному износу шкивов
Если замена всех ремней одновременно невозможна, выбирайте ремни одного производителя и одной партии для минимизации различий в геометрии.
Как определить, какой ремень подойдет, если старый изношен?
При замене изношенного ремня важно учитывать, что:
- Отработанный ремень обычно растянут, поэтому новый будет короче
- Измерьте геометрию шкивов — это более надежный метод, чем измерение старого ремня
- Используйте таблицы перерасчета для определения расчетной длины
Если старый ремень сильно изношен, лучше определить профиль по шкивам, а длину рассчитать по формуле или с помощью конфигуратора.
