Таблица размеров шариковых подшипников

08.03.2024

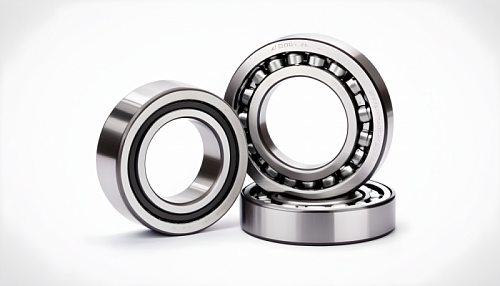

Шариковые подшипники - это неотъемлемая часть множества механизмов, работающих в самых разных сферах: от крошечных деталей в часах до мощных механизмов в горнодобывающей промышленности. Их размеры, естественно, варьируются в зависимости от конкретного применения и требований к нагрузке.

Как определяется размер подшипника?

Размер шарикового подшипника определяется тремя ключевыми параметрами:

Внутренний диаметр - диаметр отверстия, которое подходит для вала.
Внешний диаметр - наружный диаметр подшипника.
Ширина - толщина подшипника.

Стандартная маркировка подшипника выглядит так: dxDxB. В большинстве случаев эти параметры измеряются в миллиметрах.

Размеры шариковых подшипников

Системы нумерации и стандартные серии

Каждая уникальная комбинация размеров подшипника соответствует определенному номеру серии, который, как правило, выгравирован непосредственно на корпусе подшипника. Специальные таблицы размеров шариковых подшипников позволяют быстро определить размеры подшипника по его номеру серии.

Наиболее распространенные серии

Серии 6200 и 6300 являются одними из наиболее популярных и используются в самых разных условиях и оборудовании. Их типоразмеры варьируются от миниатюрных 10 x 30 x 9 мм до внушительных 150 x 320 x 65 мм.

Выбор подходящего подшипника требует знания его размеров и соответствия требованиям конкретного механизма.

Ниже в таблице представлены основные параметры шариковых подшипников

Маркировка подшипника	Внутренний диаметр, мм	Внешний диаметр, мм	Ширина, мм	Динамическая нагрузка, kN	Статическая нагрузка, kN	Вес, кг
6000	10	26	8	4,6	2	0,02
6200	10	30	9	5,1	2,4	0,03
6300	10	35	11	8,1	3,5	0,05
6001	12	28	8	5,1	2,4	0,02
6201	12	32	10	6,8	3	0,04
6301	12	37	12	9,7	4,2	0,06
6002	15	32	9	5,6	2,8	0,03
6202	15	35	11	7,6	3,7	0,05
6302	15	42	13	11,4	5,4	0,08
6003	17	35	10	6	3,3	0,04
6203	17	40	12	9,6	4,8	0,07
6303	17	47	14	13,6	6,6	0,12
6004	20	42	12	9,4	5	0,07
6204	20	47	14	12,8	6,6	0,1
6304	20	52	15	15,9	7,8	0,14
6005	25	47	12	10,1	5,8	0,08
6205	25	52	15	14	7,9	0,13
6305	25	62	17	20,6	11,2	0,22
6405	25	80	21	36,1	18,8	0,53
6006	30	55	13	13,2	8,3	0,11
6206	30	62	16	19,5	11,3	0,2
6306	30	72	19	26,6	15	0,35
6406	30	90	23	47,3	24,5	0,74
6007	35	62	14	15,9	10,3	0,15
6207	35	72	17	25,7	15,3	0,29
6307	35	80	21	33,4	19,2	0,45
6307MB	35	80	21	33,4	19,2	0,55
6407	35	100	25	55,5	29,4	0,95
6008	40	68	15	16,8	11,5	0,19
6208	40	80	18	29,5	18,1	0,37
6308	40	90	23	40,7	24	0,64
6408	40	110	27	63,7	34,6	1,25
6009	45	75	16	19,9	14	0,23
6209	45	85	19	31,2	20,3	0,42
6309	45	100	25	48,8	29,3	0,84
6309MB	45	100	25	48,8	29,3	1,025
6409	45	120	29	77,2	45,2	1,55
6010	50	80	16	21,8	16,5	0,25
6210	50	90	20	35	23,2	0,46
6310	50	110	27	57,5	35,3	1,05
6310MB	50	110	27	57,5	35,3	1,26
6410	50	130	31	83,1	49,4	1,9
6011	55	90	18	28,3	22,4	0,36
6211	55	100	21	43,4	29,2	0,61
6211MB	55	100	21	43,4	29,2	0,724
6311	55	120	29	71,5	44,6	1,35
6311MB	55	120	29	71,5	44,6	1,642
6411	55	140	33	100,7	62,4	2,3
6012	60	95	18	29,5	22,7	0,39
6212	60	110	22	47,8	32,9	0,78
6212MB	60	110	22	47,8	32,9	0,932
6312	60	130	31	81,8	51,8	1,7
6312MB	60	130	31	81,8	51,8	2,141
6412	60	150	35	109	70,1	2,73
6013	65	100	18	30,5	23,5	0,43
6213	65	120	23	57,2	40	0,99
6213MB	65	120	23	57,2	40	1,218
6313	65	140	33	92,6	59,7	2,1
6313MB	65	140	33	92,6	59,7	2,539
6413	65	160	37	118	78,6	3,3
6014	70	110	20	38,6	30,4	0,57
6214	70	125	24	60,8	44	1,1
6314	70	150	35	104	68	2,5
6314MB	70	150	35	104	68	3,172
6015	75	115	20	40,1	33,1	0,6
6015MB	75	115	20	40,1	33,1	0,636
6215	75	130	25	66,1	49,3	1,2
6315	75	160	37	113,4	76,5	3
6016	80	125	22	47,5	39,8	0,82
6016MB	80	125	22	47,5	39,8	0,999
6216	80	140	26	72,7	53	1,4
6216MB	80	140	26	72,7	53	1,678
6316	80	170	39	123	86,5	3,6
6316MB	80	170	39	123	86,5	4,48
6017	85	130	22	52,8	44,5	0,85
6017MB	85	130	22	52,8	44,5	1,064
6217	85	150	28	83,2	63,8	1,8
6217MB	85	150	28	83,2	63,8	2,175
6317	85	180	41	132,7	96,5	4,25
6317MB	85	180	41	132,7	96,5	5,298
6018	90	140	24	58	50,6	1,12
6218	90	160	30	96	71,5	2,15
6218MB	90	160	30	96	71,5	2,23
6318	90	190	43	142,6	107,2	4,9
6318MB	90	190	43	142,6	107,2	6,129
6019	95	145	24	60,5	51	1,18
6219	95	170	32	109	82	2,6
6219MB	95	170	32	109	82	3,167
6319	95	200	45	152,7	118	5,75
6319MB	95	200	45	152,7	118	7,106
6020	100	150	24	60,2	54,2	1,25
6020MB	100	150	24	60,2	54,2	1,466
6220	100	180	34	122	92,7	3,2
6220MB	100	180	34	122	92,7	3,915
6320	100	215	47	173	140,2	6,98
6320MB	100	215	47	173	140,2	8,54
6021	105	160	26	69,2	61,2	1,6
6021MB	105	160	26	69,2	61,2	1,908
6221	105	190	36	133	105	3,71
6321	105	225	49	183,7	153,1	8,11
6321MB	105	225	49	183,7	153,1	9,983
6022	110	170	28	82	73	1,93
6022MB	110	170	28	82	73	2,3
6222	110	200	38	144	117	4,44
6222MB	110	200	38	144	117	5,333
6322	110	240	50	205	178,3	9,48
6322MB	110	240	50	205	178,3	11,815
6024	120	180	28	88,1	79,3	2,03
6024MB	120	180	28	88,1	79,3	2,5
6224	120	215	40	155,3	131,1	5,16
6224MB	120	215	40	155,3	131,1	6,615
6324	120	260	55	227,6	207,4	12,4
6324MB	120	260	55	227,6	207,4	12,96
6026	130	200	33	250,9	96,8	3,15
6026MB	130	200	33	250,9	96,8	3,799
6226	130	230	40	165	148	5,85
6226MB	130	230	40	165	148	7,54
6326	130	280	58	250,9	238,7	15,3
6326MB	130	280	58	250,9	238,7	18,15
6028	140	210	33	274	101,8	3,5
6028MB	140	210	33	274	101,8	4,275
6228	140	250	42	166	150	7,45
6228MB	140	250	42	166	150	8,46
6328	140	300	62	253	254	18,5
6328MB	140	300	62	253	254	22,98
6030	150	225	35	131,7	124,5	4,9
6030MB	150	225	35	131,7	124,5	4,96
6230	150	270	45	176	168	9,4
6230MB	150	270	45	176	168	11,9
6330	150	320	65	274	270	22
6330MB	150	320	65	274	270	28,2
6032	160	240	38	136,6	135,4	5,15
6032MB	160	240	38	136,6	135,4	6,23
6232	160	290	48	185	186	11,7
6232MB	160	290	48	185	186	15,3
6332	160	340	68	301	317	26
6332MB	160	340	68	301	317	32,9
6034	170	260	42	168	172	6,7
6034MB	170	260	42	168	172	8,32
6234	170	310	52	212	223	14,5
6234MB	170	310	52	212	223	19,14
6334	170	360	72	335,5	378,1	30,7
6334MB	170	360	72	335,5	378,1	38,8
6036	180	280	46	189	198	8,8
6036MB	180	280	46	189	198	10,692
6236	180	320	52	227	241	15,1
6236MB	180	320	52	227	241	21,386
6336	180	380	75	355	405	35,6
6336MB	180	380	75	355	405	45,77
6038	190	290	46	172	200	9,1
6038MB	190	290	46	172	200	11,01
6238	190	340	55	378	439	18,2
6238MB	190	340	55	378	439	23,6
6338	190	400	78	255	281	41
6338MB	190	400	78	255	281	51,37
6040	200	310	51	218	243	11,9
6040MB	200	310	51	218	243	14,54
6240	200	360	58	269	310	21,6
6240MB	200	360	58	269	310	28,05
6340	200	420	80	380	445	46,3
6340MB	200	420	80	380	445	46,45
6044MB	220	340	56	247	290	17,75
6244MB	220	400	65	296	365	3,7
6344MB	220	460	88	410	520	72,7
6048MB	240	360	56	255	315	17,9
6248MB	240	440	72	358	475	51
6052MB	260	400	65	291	375	30,4
6252MB	260	480	80	390	530	66,6
6056MB	280	420	65	302	405	31
6060MB	300	460	74	358	500	43,6
6064MB	320	480	74	371	540	46
6068MB	340	520	82	423	640	63,8
6072MB	360	540	82	460	720	69
6076MB	380	560	82	462	750	70,4
6080MB	400	600	90	520	865	85,8
61800	10	19	5	1,7	0,84	0,005
61900	10	22	6	2,7	1,3	0,009
61701	12	18	4	0,93	0,53	0,003
61801	12	21	5	1,9	1	0,005
61901	12	24	6	2,9	1,5	0,01
61702	15	21	4	0,94	0,58	0,003
61802	15	24	5	2,1	1,3	0,006
61902	15	28	7	4,3	2,3	0,015
61703	17	23	4	1	0,66	0,004
61803	17	26	5	2,2	1,5	0,007
61903	17	30	7	4,6	2,6	0,016
61704	20	27	4	1	0,72	0,005
61804	20	32	7	4	2,5	0,016
61904	20	37	9	6,4	3,7	0,033
61705	25	32	4	1,1	0,84	0,006
61805	25	37	7	4,3	2,9	0,02
61905	25	42	9	7	4,6	0,039
61706	30	37	4	1,1	0,95	0,007
61806	30	42	7	4,5	3,4	0,023
61906	30	47	9	7,2	5	0,044
61707	35	44	5	1,9	1,6	0,014
61807	35	47	7	4,7	3,8	0,027
61907	35	55	10	9,6	6,8	0,069
61708	40	50	6	2,5	2,2	0,021
61808	40	52	7	4,9	4,2	0,029
61908	40	62	12	13,7	9,9	0,101
61709	45	55	6	2,6	2,4	0,023
61809	45	58	7	6,2	5,4	0,034
61909	45	68	12	14,1	10,9	0,123
61710	50	62	6	2,7	2,7	0,034
61810	50	65	7	6,2	5,8	0,047
61910	50	72	12	14,5	11,7	0,123
61811	55	72	9	8,8	8,1	0,075
61911	55	80	13	16,6	14,1	0,168
61812	60	78	10	11,5	10,6	0,094
61912	60	85	13	20,2	17,3	0,18
61813	65	85	10	11,9	11,5	0,118
61913	65	90	13	17,3	16	0,198
61814	70	90	10	12,1	11,9	0,13
61914	70	100	16	23,7	21,1	0,34
61815	75	95	10	12,5	12,8	0,15
61915	75	105	16	24,3	22,5	0,36
61816	80	100	10	12,7	13,3	0,15
61916	80	110	16	24,9	23,9	0,39
61817	85	110	13	19,2	19,8	0,27
61917	85	120	18	31,9	29,6	0,55
61818	90	115	13	19,5	20,5	0,28
61918	90	125	18	32,8	31,5	0,59
61826	130	165	18	37,9	42,9	0,78
61928MA	140	190	24	66,5	71,5	2
61932MA	160	220	28	86,9	95,5	3,12
61830	150	190	20	49,1	57,1	1,17
61944MA	220	300	38	151	177	8
61848MA	240	300	28	104,9	133,7	4,67
61948MA	240	320	38	159	200	8,6
61860MA	300	380	38	171	228	10,7
61864MA	320	400	38	172,7	236,2	11
61984MA	420	560	65	352	586	43
61884MA	420	520	46	251	393	21,5
61888MA	440	540	46	255	405	22,5
61892MA	460	580	56	311	515	35,9
61896MA	480	600	56	325	560	36,5
618/500MA	500	620	56	330	580	37,5
618/530MA	530	650	56	333	595	39,5
618/560MA	560	680	56	290	523	43,9
618/600MA	600	730	60	365	690	52
618/670MA	670	820	69	395	780	80,3
618/710MA	710	870	74	480	1010	87,4
618/750MA	750	920	78	475	1010	115,1
618/800MA	800	980	82	560	1250	130
618/850MA	850	1030	82	565	1290	140
16100	10	28	8	4,6	2	0,022
16101	12	30	8	5,1	2,4	0,024
16002	15	32	8	5,6	2,8	0,027
16003	17	35	8	6	3,3	0,03
16004	20	42	8	6,3	3,8	0,05
16005	25	47	8	7	4,6	0,06
16006	30	55	9	9,2	6,3	0,08
16007	35	62	9	12,2	8,8	0,1
16008	40	68	9	12,6	9,7	0,13
16009	45	75	10	15,6	12,2	0,17
16010	50	80	10	16,1	13,1	0,18
16011	55	90	11	19,4	16,3	0,26
16012	60	95	11	19,9	17,5	0,22
16013	65	100	11	20,5	18,7	0,29
16014	70	110	13	26,8	23,6	0,43
16015	75	115	13	27,6	25,3	0,45
16016	80	125	14	31,9	29,6	0,59
16017	85	130	14	32,6	31,6	0,57
16018	90	140	16	39,9	37	0,67
16019	95	145	16	42,7	41,9	0,71
16020	100	150	16	43,8	44,3	0,74
16021	105	160	18	51,8	50,6	1
16022	110	170	19	57,4	56,7	1,3
16024	120	180	19	58,8	60,4	1,4
16026	130	200	22	79,7	79,2	1,9
16028	140	210	22	82,1	85	2
16030	150	225	24	91,9	98,5	2,6
16032	160	240	25	99	108	4,2
62200	10	30	14	6	2,4	0,04
62300	10	35	17	8,1	3,4	0,07
63000	10	26	12	4,6	2	0,03
62201	12	32	14	6,9	3,1	0,05
62301	12	37	17	9,8	4,2	0,08
63001	12	28	12	5,1	2,4	0,03
62202	15	35	14	7,8	3,8	0,05
62302	15	42	17	11,4	5,4	0,1
63002	15	32	13	5,6	2,8	0,04
62203	17	40	16	9,6	4,8	0,08
62303	17	47	19	13,5	6,6	0,14
63003	17	35	14	6	3,3	0,05
62204	20	47	18	12,7	6,6	0,12
62304	20	52	21	15,9	7,8	0,14
63004	20	42	16	9,4	5	0,09
62205	25	52	18	14	7,8	0,15
62305	25	62	24	22,5	11,6	0,3
63005	25	47	16	10,1	5,8	0,1
62206	30	62	20	19,5	11,2	0,23
62306	30	72	27	28,1	16	0,47
63006	30	55	19	13,2	8,3	0,15
62207	35	72	23	25,5	15,3	0,37
62307	35	80	31	33,2	19	0,62
63007	35	62	20	16	10,3	0,2
62208	40	80	23	30,7	19	0,44
62308	40	90	33	41	24	0,85
63008	40	68	21	16,8	11,6	0,24
62209	45	85	23	33,2	21,6	0,46
62309	45	100	36	52,7	31,5	1,1
63009	45	75	23	20,9	15,2	0,33
62210	50	90	23	35,1	23,2	0,47
62310	50	110	40	61,8	38	1,5
63010	50	80	23	21,8	16,6	0,36
62211	55	100	25	43,6	29	0,68
62311	55	120	43	71,5	45	2
62212	60	110	28	52,7	36	1
62312	60	130	46	81,8	51,9	2,5
62213	65	120	31	55,9	40,5	1,3
62214	70	125	31	60,5	45,5	1,4
618/3	3	7	2	0,31	0,11	0,0003
619/3	3	8	3	0,56	0,18	0,0006
603	3	9	3	0,57	0,19	0,0009
623	3	10	4	0,63	0,22	0,0016
633	3	13	5	1,3	0,49	0,003
618/4	4	9	2,5	0,64	0,23	0,0006
619/4	4	11	4	1	0,35	0,0017
604	4	12	4	1	0,35	0,002
624	4	13	5	1,3	0,49	0,0027
634	4	16	5	1,3	0,52	0,005
618/5	5	11	3	0,72	0,28	0,0012
619/5	5	13	4	1,1	0,43	0,0021
605	5	14	5	1,3	0,51	0,003
625	5	16	5	1,7	0,67	0,004
635	5	19	6	2,3	0,89	0,008
618/6	6	13	3,5	1,1	0,44	0,0019
619/6	6	15	5	1,3	0,52	0,004
606	6	17	6	2,3	0,84	0,005
626	6	19	6	2,3	0,89	0,007
636	6	22	7	3,3	1,4	0,012
618/7	7	14	3,5	1,2	0,51	0,002
619/7	7	17	5	1,6	0,72	0,005
607	7	19	6	2,3	0,89	0,007
627	7	22	7	3,3	1,4	0,012
637	7	26	9	4,6	2	0,022
618/8	8	16	4	1,3	0,59	0,0032
619/8	8	19	6	2,2	0,91	0,006
608	8	22	7	3,3	1,4	0,011
628	8	24	8	3,3	1,4	0,017
638	8	28	9	4,6	2	0,027
618/9	9	17	4	1,3	0,66	0,0034
619/9	9	20	6	2,5	1,1	0,007
609	9	24	7	3,4	1,4	0,013
629	9	26	8	4,6	2	0,018
639	9	30	10	5,1	2,4	0,033

Почему так много размеров шариковых подшипников?

В мире промышленного производства, где точность и надежность являются основополагающими принципами, шариковые подшипники играют ключевую роль, обеспечивая плавное вращение механизмов и минимизируя трение. Но почему существует такое разнообразие размеров этих незаменимых элементов? Ответ кроется в специфических требованиях, предъявляемых к каждому механизму.

Выбор оптимального размера подшипника

Размер подшипника является определяющим фактором, влияющим на его грузоподъемность, характеристики эксплуатации и область применения. При выборе подходящего размера необходимо учитывать следующие факторы:

Нагрузка: Подшипники должны выдерживать определенную осевую и радиальную нагрузку, которая напрямую зависит от типа механизма, его режима работы и мощности.
Скорость вращения: Чем выше скорость вращения, тем выше требования к точности изготовления подшипника и качеству смазки.
Условия эксплуатации: Температура, влажность, наличие агрессивных сред – все это влияет на выбор материала и конструкции подшипника.
Габариты механизма: Размер подшипника должен соответствовать габаритам механизма, оставляя достаточное пространство для его установки и обслуживания.

Классификация размеров шариковых подшипников

Существует несколько способов классификации размеров шариковых подшипников, но наиболее распространенным является деление по типу подшипника и по размеру его внутреннего кольца:

Самоустанавливающиеся шариковые подшипники (серии 12/13/22/23):

Ключевая особенность: Способность компенсировать незначительные несоосности вала и корпуса за счет специальной конструкции.
Преимущества: Высокая грузоподъемность, простота монтажа, устойчивость к вибрациям.
Применяются: В насосах, вентиляторах, редукторах, где важно компенсировать небольшие смещения осей вращения.

Двухрядные радиальные шариковые подшипники (серии 42/43):

Отличительная черта: Наличие двух рядов шариков, что обеспечивает повышенную радиальную грузоподъемность.
Преимущества: Высокая жесткость, точность вращения, отличная устойчивость к радиальным нагрузкам.
Где используются: Прессах, шлифовальных станках, подшипниковых опорах, где требуется высокая прочность.

Упорные шариковые подшипники (серии 511/512/522/523/532/533):

Специализация: Восприятие осевых нагрузок, обеспечивая стабильное положение вала.
Преимущества: Высокая осевая грузоподъемность, возможность работы при высоких скоростях вращения.
Применяются: Турбинах, автомобильных трансмиссиях, насосах, где требуется надежная фиксация вала в осевом направлении.

Нержавеющие шариковые подшипники (серии S60/S61/S62/S63/S64):

Уникальность: Изготовлены из нержавеющей стали, что делает их устойчивыми к коррозии и воздействию агрессивных сред.
Преимущества: Длительный срок службы, высокая износостойкость, безопасность использования в пищевой промышленности, медицинской технике и других областях, где требуется повышенная гигиена.

Высокотемпературные шариковые подшипники (серии 60 BHTS/61 BHTS/62 BHTS):

Отличительная особенность: Специальные материалы, позволяющие им работать при температурах до 250°C.
Преимущества: Высокая устойчивость к деформации, длительный срок службы в условиях высоких температур.
Применяются: В металлургической, химической промышленности, в тепловых двигателях, где преобладают экстремальные условия.

Однорядные шариковые подшипники с фланцем (серия F6):

Удобство: Дополнительно оснащены фланцем, что облегчает монтаж и повышает жесткость конструкции.
Преимущества: Простота установки, высокая точность позиционирования, надёжное крепление.
Применяются: В станках, редукторах, насосах, где требуется надёжная фиксация и высокая точность.

Гибридные однорядные шариковые подшипники POM GLASS:

Технические особенности: Сочетают шарики из стекла и ролики из полиацеталя (POM), что обеспечивает уникальные свойства.
Преимущества: Низкий уровень шума и вибрации, высокая износостойкость, низкое трение, устойчивость к химическим воздействиям.
Применяются: В станках, приводах, насосах, где требуется высокая скорость работы и низкий уровень шума.

Особенности измерения шариковых подшипников

В тех случаях, когда идентификационный номер подшипника стерся или отсутствует, необходимо измерить его вручную. Для этого используют штангенциркуль или линейку, измеряя внутренний диаметр, внешний диаметр и ширину подшипника.

Дополнительная информация в коде подшипника

Код подшипника, кроме обозначения его типоразмера, может содержать дополнительные характеристики, которые указываются в суффиксе:

Тип уплотнения: Суффикс может указывать на наличие уплотнений (ZZ, 2RS, RS), материал (металлические, резиновые), тип стопорного кольца (B, C).
Материал сепаратора: Суффикс может указывать на материал сепаратора (M, MA, MB, TN9 и тд).
Уровень внутреннего зазора: Суффикс может указывать на уровень внутреннего зазора (C2, C3, C4). Большие зазоры используются при работе с высокими температурами, а малые – при работе с малыми нагрузками.
Внешние покрытия: Суффикс может указывать на наличие дополнительных покрытий, например, оксидом алюминия (Al2O3).

Важно отметить, что каждый производитель может использовать свои собственные суффиксы, поэтому необходимо обратиться к руководству по кодированию, чтобы правильно интерпретировать информацию о конкретном подшипнике.

Выбор правильного размера подшипника является ключевым моментом для обеспечения долговечности и надежности любого механизма. Использование качественных подшипников, соответствующих требованиям эксплуатации, является гарантией бесперебойной работы и повышает эффективность промышленного производства.
