Внутренние кольца IR / LR

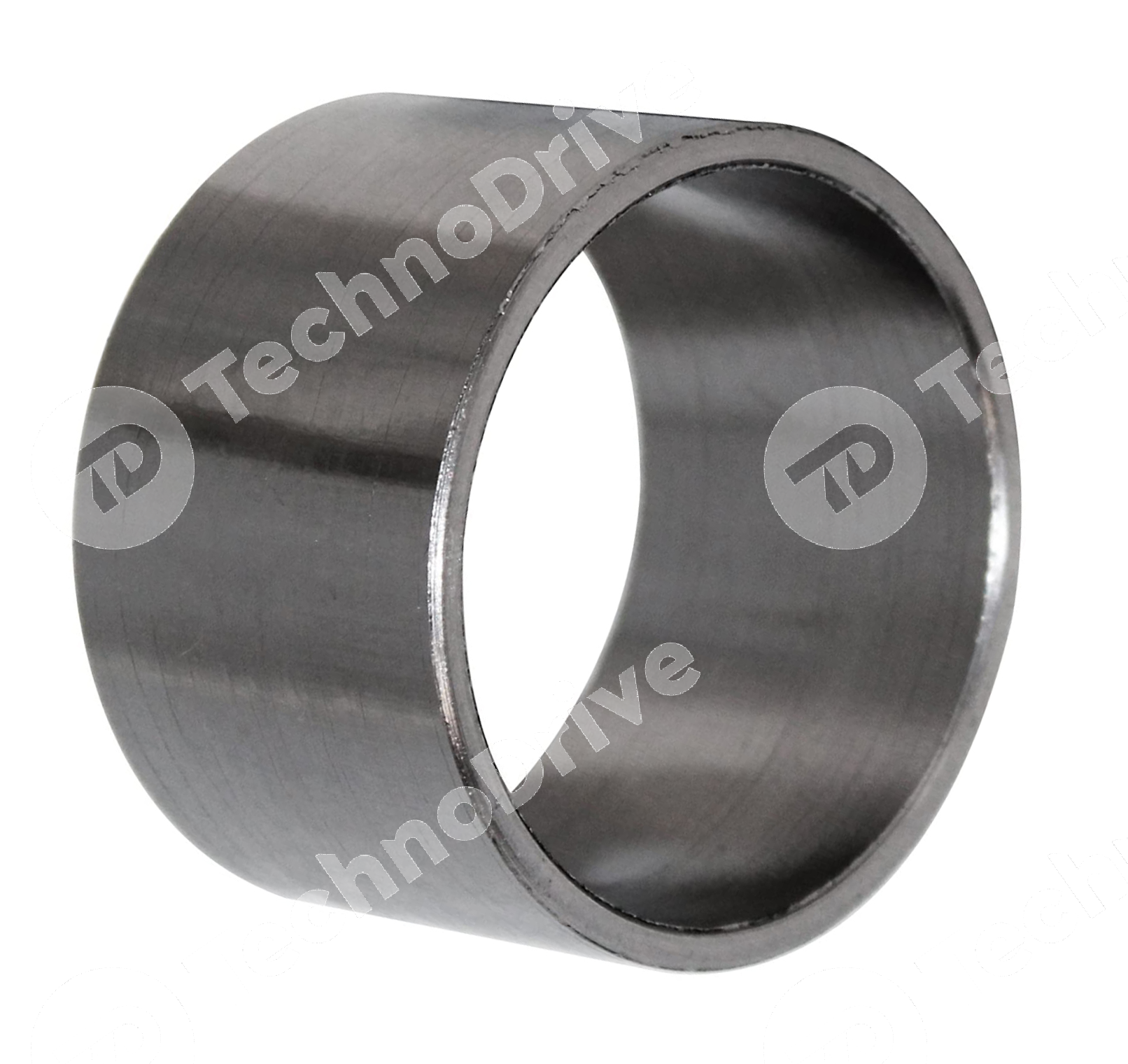

Кольца IR/LR применяются в ситуациях, когда вал отличается грубой обработкой или нет возможности использования втулки в качестве дорожки качения. Детали изготавливаются из подшипниковой стали. Внутренние кольца IR проходят более качественную обработку, а модели LR имеют отшлифованную дорожку качения и отличаются простым производством. Детали второго типа в основном используются в сочетании с игольчатыми подшипниками с открытыми и закрытыми торцами.
Особенности
Внутренние кольца IR/LR поставляются с фаской для облегчения монтажа. Детали IR могут иметь различное исполнение. Отличаются большой точностью — класс допуска P5 и P6. Могут иметь зазоры C2, C3, C4 и смазочные отверстия. Внутренние кольца LR поставляются в стандартном исполнении, даже если прошли закалку и прецизионную обработку. Имеют большие допуски и нестрогие требования к осевому биению.
