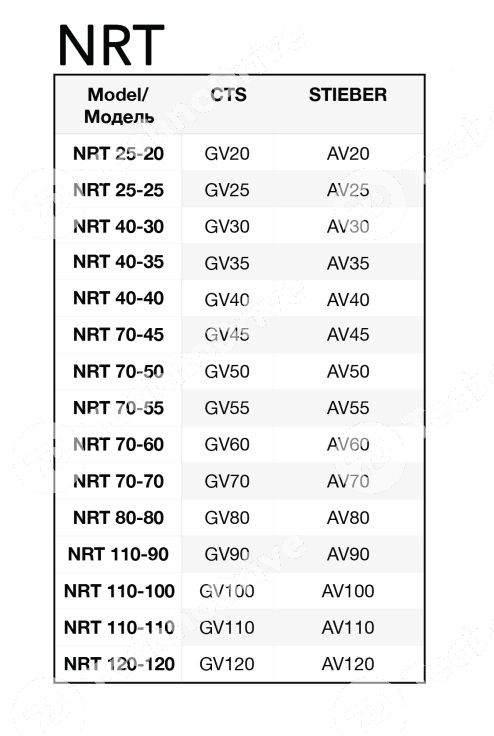

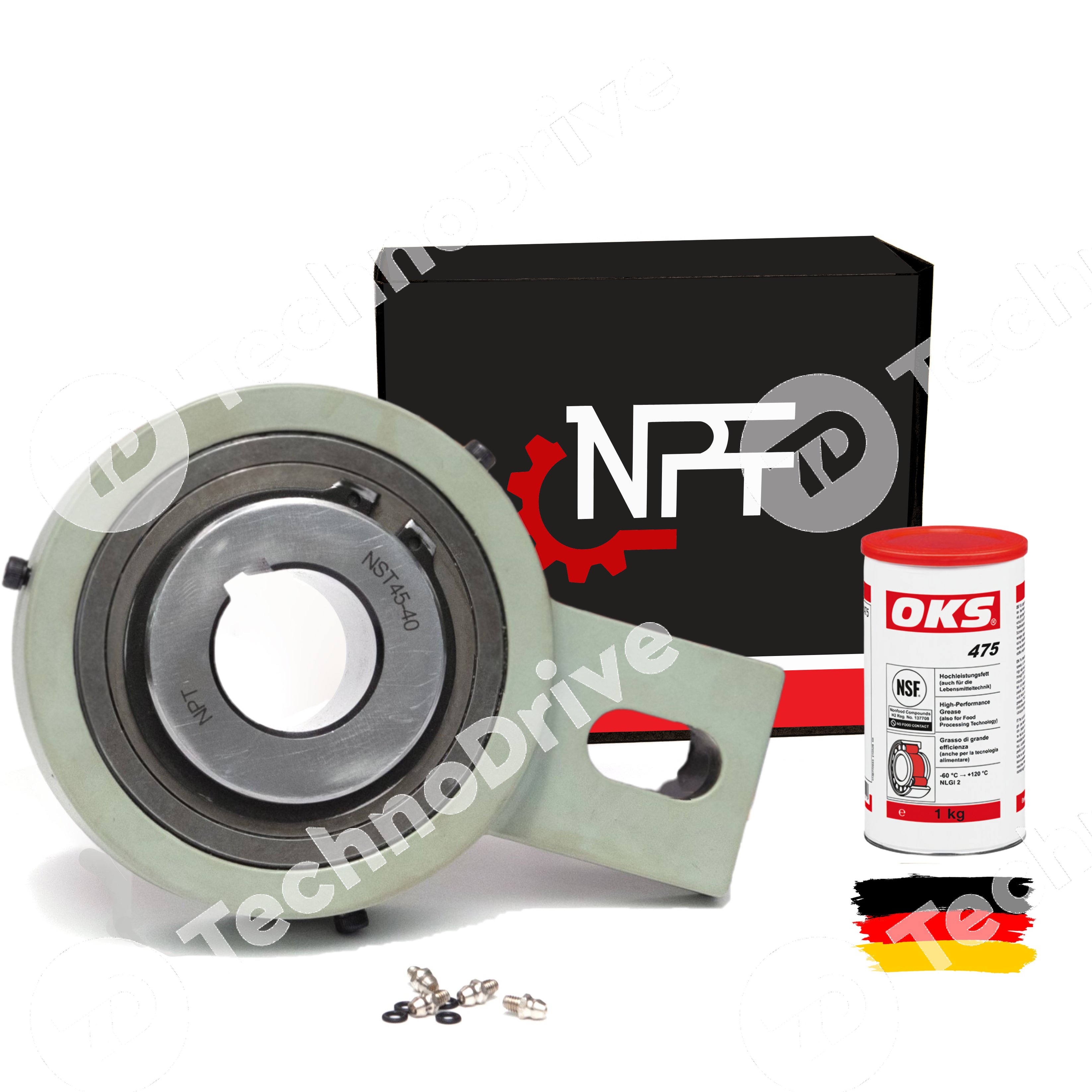

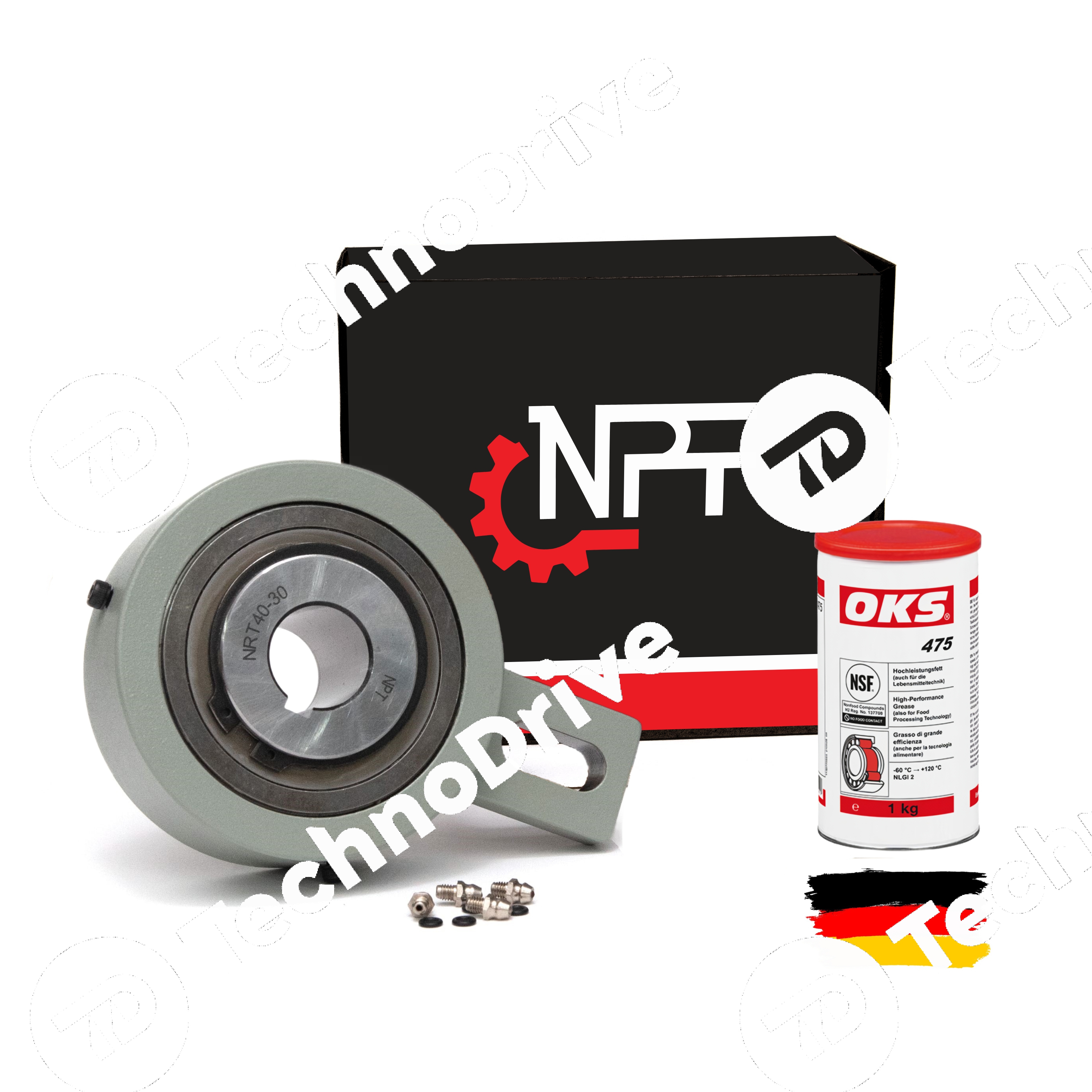

Автономные обгонные муфты с ручкой GV/ GVG/ AV/ RSBW

Обгонная муфта принцип работы, устройство колес свободного хода.

Муфта свободного хода состоит из цилиндрического наружного кольца и внутреннего кольца с пандусами, на которых расположены ролики. Пружинный плунжерный узел обеспечивает контакт ролика с наружным кольцом, а также с внутренним кольцом, обеспечивая тем самым прямую передачу крутящего момента.

Назначение муфты свободного хода — принцип работы обгонной муфты

Муфты сцепления используются для трех основных функций: поддержки передачи, обгона и индексирование (подачи)

Функция обгона:
Сцепление автоматически отключается, когда ведомый элемент вращается быстрее, чем ведущий элемент.

Самая высокая скорость обгона возможна, если внешнее превышение скорости, обеспечивает наилучшую производительность, снижает тепловыделение и износ, что приводит к увеличению срока службы свободного хода.

Функция обгона позволяет во время движения любой обоймы в любом направлении вращения, другой обойме двигаться быстрее, чем та же обойма, в том же направлении вращения и продолжать вращаться, если входной привод остановлен.

Входной привод может реверсироваться; если на выходе не будет привода. Когда два или еще больше двигателей используются для привода одного и того же промышленного устройства, в том числе через один и тот же вал, все равно выполняется функция обгона. Функция переполнения позволяет вторичный привод должен оставаться неподвижным во время работы на более высокой скорости.

Поддержка / Удержание:
Функция обратного хода предотвращает обратное вращение муфты при отключении привода или отключении питания привода (в противном случае это может привести к повреждению оборудования). Эта функция просто достигается путем закрепления одной обоймы сцепления таким образом, чтобы другая обойма могла свободно вращаться в одном (необходимом) направлении, но сразу же фиксировалась в обратном направлении. Обычно наружное кольцо, фланец наружного кольца или рычаг крутящего момента роликовой муфты закреплены на неподвижной части на раме оборудования и внутреннее кольцо, установлены на приводном валу, свободно вращаются.

Индексация:
Функция индексирования позволяет преобразовывать возвратно-поступательное движение, приложенное к ведущему кольцу муфты, в однонаправленное прерывистое (вращательное) движение ведомого кольца. Эта функция используется для упаковочных машин и листовой стали в прессах. Прерывистое движение также может быть использовано для получения медленных скоростей вращения для таких продуктов, как красящие ролики. В этом исполнении муфту часто называют муфтой "индексирования / подачи".
